Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Huhu... :hi:
Hier mal ein kleiner Umbau Bericht
von unserem Rapido Club 32 TLJ.
Der hatte 2 Einzel-Längsbetten,
wir wollen aber ein Doppel-Querbett.

Das Material für die Umrandung/die Wände der neuen Staukästen habe ich heute geholt.
Ich denke morgen geht es dann los. :?

Buche MDF :dhoch:

13550

So sah er vorher aus...

13553

Teilentkernt... Matratze, Lattenrost und Deckel sind raus

13552

Vollentkern....Die vorderen Seitenteile kommen wohl auch noch raus. Die Sitze müssen höher.
Die Froli Tour Matratze + Froli Tellersystem baut ca. 17cm auf. :surprised:

13551

Wir wollen direkt an das Doppelbett (190 x 150) 2 gegenüber liegende Sitze machen.
So können wir zwischendurch mal ein 190 x 200 Bett bauen 👍

Gruß
Dirk... :cool2:
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Die vordere Trennwand vom neuen Staufach ist drin 👍

Leichtbau mit Buchefurnier Sperrholz

13569

Rückseite wurde nach verschrauben auch noch verblendet

13568

13567

Next step die Staukästen unter den beiden Einzelsitzen

.....to be continued :klapp:
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Servus... :hi:

Staufachtrennung ist eingebaut und Kabelkanäle verlegt

13570

Schrank abgebaut um eine zusätzliche Steckdose einzubauen

13572

Cu :klapp:
yapejema
Erfahrener Camper
Erfahrener Camper
Beiträge: 353
Registriert: 30.03.2007 09:42
Land: Deutschland
Zugfahrzeug: Aglia, Hyundai
Camper/Falter/Zelt: Bürsstner T Star 710
Wohnort: Düsseldorf
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von yapejema »

Hy Dirk .
Und was ist mit eurem 42Cp
Habt ihr den nicht mehr???
LG auch an Heike und Vivien
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Hi Petra...
....Grüße zurück...

Wechsel steht hier:

https://klappcaravanforum.de/viewtopic.php?f=78&t=17233
yapejema
Erfahrener Camper
Erfahrener Camper
Beiträge: 353
Registriert: 30.03.2007 09:42
Land: Deutschland
Zugfahrzeug: Aglia, Hyundai
Camper/Falter/Zelt: Bürsstner T Star 710
Wohnort: Düsseldorf
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von yapejema »

Na dann les ich mich mal durch....
kay73
Interessierter Camper
Interessierter Camper
Beiträge: 27
Registriert: 12.08.2021 12:08
Land: Deutschland
Zugfahrzeug: Ford Kuga
Camper/Falter/Zelt: WoWa Rapido Club 32 TLJ

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von kay73 »

Schade, daß es nicht weiterging. :?
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Moin moin....

Doch doch....nächstes Wochenende sollte ich fertig sein ;-)
Gab eine Unterbrechung wegen Renovierung der Kellerwohnung für unsere aus den USA zurück kommende Tochter ;-)

Gruß
Dirk
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Hi again...

Hier gehts weiter ;-)

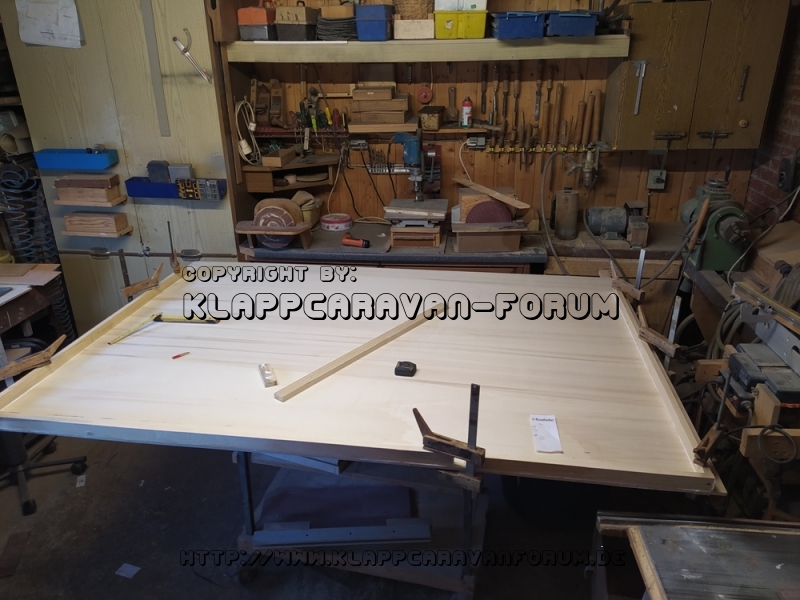

Aufbau der Bettplatte...


Löcher zur Belüftung....


Bevor die Platte eingebaut wird, erstmal alle Jalousien und Vorhänge erneuern und LED Leisten installieren...


Dämpfer für die Bettplatte...

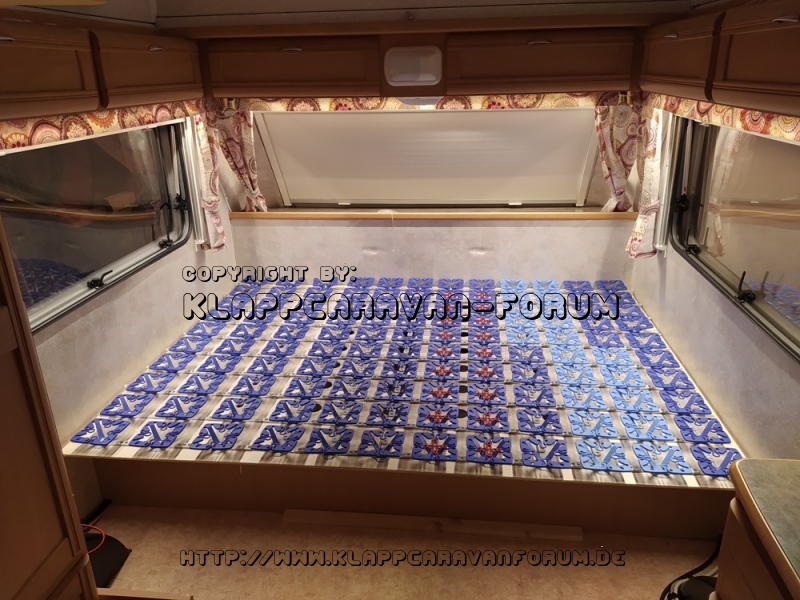

Froli System auf die Platte und alle drei Fenster mit LED Leisten fertig


Staukästen für die beiden Sitze aufbauen



Tschaka! Sitzpolster und Matratze auf einer Höhe!


Tisch schmaler gesägt und mit einem Drehbaren Fuß eingebaut




Die gesägten Kanten noch mit gehobeltem Furnier versehen.
Gebeizt und lackiert.


Ein paar kleiner Umbauten und Erneuerungen kommen später ;-)

Fetsch und Gruß
Dirk
Benutzeravatar
Always21
Vielschreibender Camper
Vielschreibender Camper
Beiträge: 174
Registriert: 22.04.2021 21:24
Land: Deutschland
Zugfahrzeug: Ford Tourneo connect 2015
Camper/Falter/Zelt: Paradiso Ideale beach 1996 (davor Trigano Randger von 2001, davor Raclet cortina von 1999)
Wohnort: Schleswig-Holstein

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von Always21 »

Wahnsinn. So viel Umbau würde ich mir nicht zutrauen. Sieht sehr gelungen aus.

Ich würde bei meinem Paradiso auch gern die Sitzecke, die man zu einem Bett zusammenwürfeln kann, in ein Festbett und eine kleine Sitzecke umbauen, so wie bei euch- nur dass ich aus einer 190*185 Fläche (längs) ein Bett quer 185*100 und eine Sitzecke mit zwei gegenüberliegenden Sitzen und Tisch 185*90 umbauen wollen würde.
Aber ich traue mich nicht ran an die Unterkonstruktion. Es würde im Prinzip reichen, nur die Kissen umzuändern (ohne Unterkonstruktionsumbau, nur dann kommt man an die Staukästen schwerer ran, weil man dann immer die ganze Matratze hochklappen muss. Alles rauszureißen und zu verändern, widerstrebt mir. Abgesehen davon, dass ich nicht die Werkzeuge und den Platz dafür habe (Mietwohnung, Klappi in gemieteter Tiefgarage, in der ich nicht werkeln darf laut Vertrag).

Also, viel Spaß und erholsamen Schlaf in eurer neuen Schlaf"lounge" wünsche ich!

Der Fuß des Tisches ist interessant: man kann den so drehen, dass er über dem Sitz steht, wenn man Platz zum Schlafen braucht oder sich zwischen den Sitzen befindet, wenn man am Tisch sitzen will? Was ist das für ein geniales System?
Ein Leben ohne Camping ist möglich, aber sinnlos. Darum bin ich wieder dabei.
Gruß aus dem Norden von Sandra
kay73
Interessierter Camper
Interessierter Camper
Beiträge: 27
Registriert: 12.08.2021 12:08
Land: Deutschland
Zugfahrzeug: Ford Kuga
Camper/Falter/Zelt: WoWa Rapido Club 32 TLJ

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von kay73 »

Chapeau!
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Moin...
Always21 hat geschrieben: 26.08.2021 15:43 Wahnsinn. So viel Umbau würde ich mir nicht zutrauen. Sieht sehr gelungen aus.

Ich würde bei meinem Paradiso auch gern ..........
Ja das mit dem Platz und Werkzeug ist immer das größte Hindernis.
Das bauen an sich geht....

Das Tischbein ist das Originale inkl Tischplatte aus einem Club.
Google mal: "befestigung schwenktisch"

Alles was ich aus- oder umgebaut habe, kann ich wieder zurück bauen ;-)

Danke euch
Dirk
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Huhu ...

Wie immer nach Neukauf erst mal Waschbecken raus.
Wieso benötigt man in einem 3,20mtr WoWa 2 Becken 🧐🤔
Dafür ein Regal rein für die Kulturbeutel etc pp.
Dann noch nen Leifheit Wand Wäschetrockner.
Die Tür mit Kontaktschalter versehen und nen LED Streifen in die originale Behausung zusätzlich zu der Bad Lampe.
Als automatisches Pinkellicht Nachts einfach die Tür auf, fetsch.🙈
Wenn es heller sein muss, Bad Lampe auch an machen...
E-Heizung noch an die Wand für kalte Nächte oder als Handtuchtrockner 👍🏻

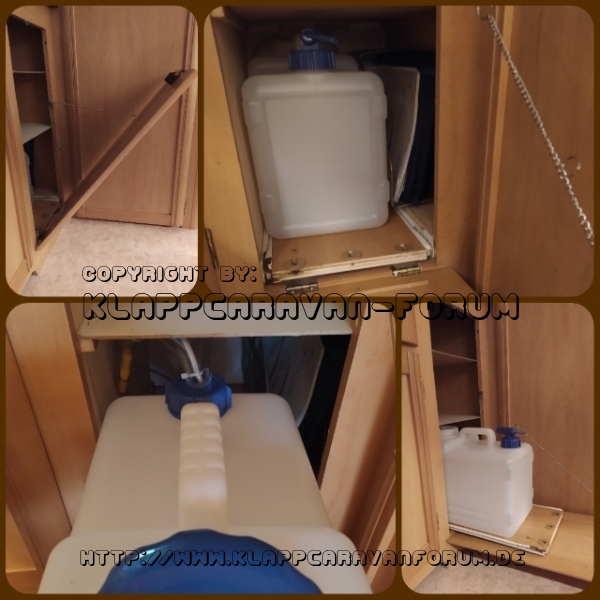

In der Küche den "Apotheker-Auszug" raus und dafür den Wassertank rein.
Hat mich immer genervt, die lange Leitung von der Küche bis in den Deichselkasten zu trocknen und reinigen...🤦🏻‍♂️🤷🏻‍♂️
Das Bodenbrett des Auszugs genutzt damit der Tank rein und raus fährt....


Den Kleiderschrank habe ich auch noch mit einem Türkontakt versehen und einer kleinen LED Leiste am "Deckel"
Tür auf - Licht an 👌🏻👍🏻
Noch ein paar Steckdosen eingebaut...gut ist..
....denke 🤔🤔

Gruß
Dirk 👋🏻👋🏻
kay73
Interessierter Camper
Interessierter Camper
Beiträge: 27
Registriert: 12.08.2021 12:08
Land: Deutschland
Zugfahrzeug: Ford Kuga
Camper/Falter/Zelt: WoWa Rapido Club 32 TLJ

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von kay73 »

Wenn ich das richtig sehe, sind da auch schönere Übergardinen rangekommen, und dazu passend die Kissen bezogen.
(Wie hast Du das hinbekommen? Also die fest verbauten Gardinen zu wechseln?)

(Gut, das Bad hätte ich als Bad gelassen, andererseits verbietet der Elektroheizer an der Wand ohnehin jegliche Nässe im Raum, an Duschen ist dann also gar nicht zu denken.)


Ist da noch das originale Netzteil verbaut? Wie hast Du dann die LED-Leisten angeschlossen?
12V-Wechselspannung bringt die doch nur zum Flimmern- was mit einem selbstgebastelten Dioden-Gleichrichter zwar ins unmerkliche verschoben werden kann, dann doch aber immer noch "Schaltzyklen" bedeutet.
Benutzeravatar
KlappiRappi
Forums-SupporterIn 2014
Forums-SupporterIn 2014
Beiträge: 1493
Registriert: 11.08.2005 21:58
Land: Deutschland
Zugfahrzeug: VW Tiguan 2.0 TD
Camper/Falter/Zelt: Rapido Club 32TLJ Evolution
Wohnort: Kreis GT, SHS
Kontaktdaten:

Re: Club 32tlj Umbau Einzel-Längsbetten zu Doppel-Querbett

Beitrag von KlappiRappi »

Hi...

Nasszelle würden wir in keinem WoWa nutzen.
Fragen uns immer warum man zBsp 2 kleine Waschbecken verbauen muss 🤦🏻‍♂️
Duschen erst Recht nicht, ist dann ja Alles nass 🙈

Für die Gardinen musst Du doch nur die Leisten anschrauben 🤷🏻‍♂️

Die LED Leisten hab ich an einen 12V Wechsel- auf Gleichstrom Wandler angeschlossen.... 👍🏻

Gruß
Dirk
